Than Cốc 86%

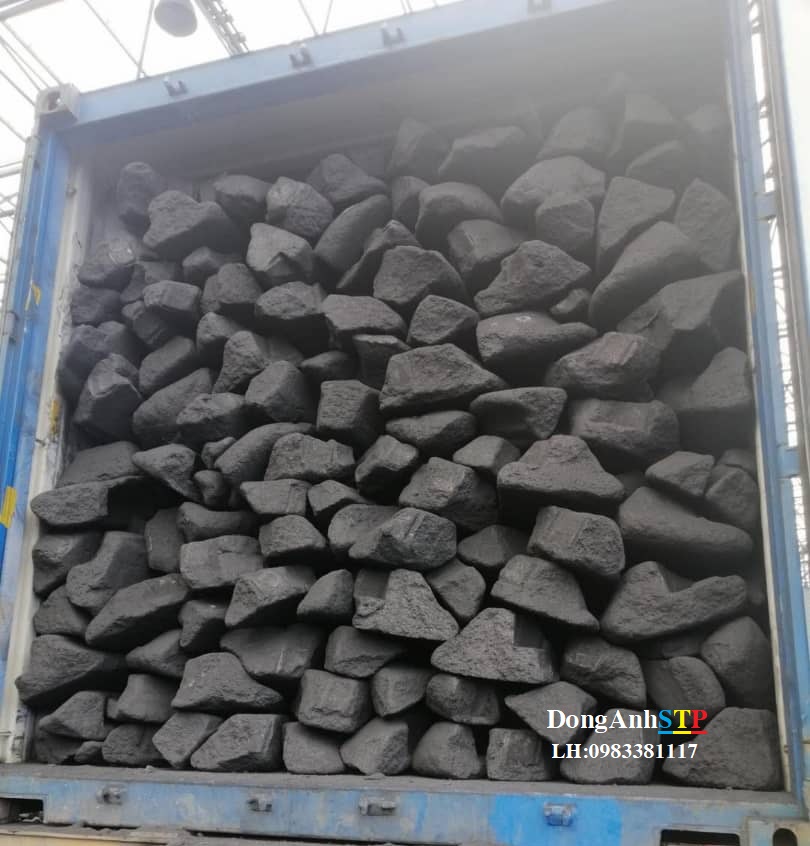

Than cốc là sản phẩm cứng và xốp có màu xám, thu được nhờ quá trình luyện cốc của than mỡ (loại than có thể tự tạo ra chất kết dính khi được nung ở môi trường yếm khí). Tính theo hàm lượng thì than cốc chứa khoảng 96-98% С, phần còn lại là Н, S, N, O. Độ xốp đạt 49-53%, tỷ trọng riêng khoảng 1,80-1,95 g/cm³, tỷ trọng biểu kiến khoảng 1 g/cm³, còn tỷ trọng khi ở dạng rời là khoảng 400–500 kg/m³, độ tro 9-12%, tỷ lệ các chất dễ bay hơi khoảng 1%. Độ ẩm tương đối khoảng 2-4% và không lớn hơn 0,5% khối lượng. Giới hạn sức bền khi bị nén là 15-25 MPa, khi bị cắt (đặc trưng cho tính bền vững đối với sự cắt) 6-12 MPa, năng suất tỏa nhiệt 29-30 MJ/kg.

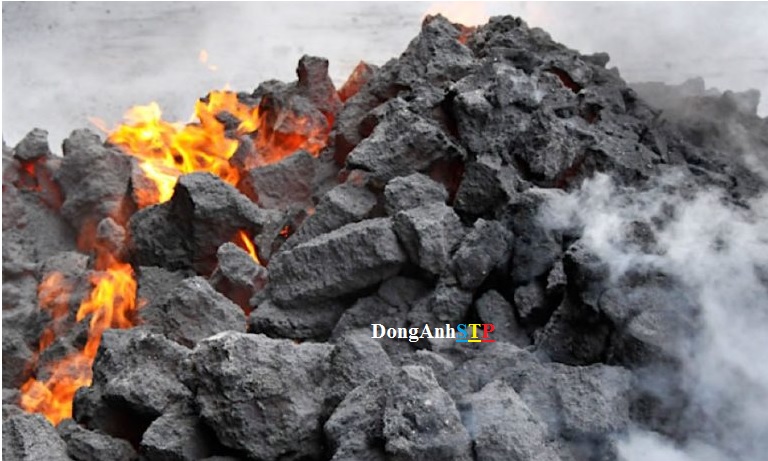

Than cốc dùng để luyện kim.

• Than cốc phản ứng hóa học trong lò trên 900 độ thì sinh ra một chất khí, chất khí đó có vai trò biến quặng sắt thành kim loại sắt.
• Than cốc có năng suất tỏa nhiệt rất lớn. Có thể gấp đôi so với than đá Đèo Nai.
• Than cốc lẫn ít tạp chất hơn so với các loại than khác.

Nhiệt độ trên 900 độ thì: than cốc phản ứng tạo ra một loại khí đặc biệt tên là CO. Phương trình: С + СО₂ → 2СО. Loại khí này độc nhưng bên trong lò, nó giúp biến quặng sắt thành sắt theo PT: 3CO + Fe₂O₃(t^o cao) -> 3CO₂ + 2Fe.
Cứ 1 phân tử quặng sắt ( Fe₂O₃) sau phản ứng tạo ra 2 nguyên tử Sắt nguyên chất (2Fe)
С + О₂ → СО₂ (tỏa nhiệt chính để phản ứng tạo sắt thành công)
Các thông số lý hóa của than cốc thương mai thông thường như sau:

• Cỡ hạt: 30mm-90mm, 30mm-50mm, 25mm-80mm, 25mm-90mm, 30mm-85mm,…
• Hàm lượng tro quy khô:             < 12.5% hoặc 13.5%
• Hàm lượng chất bốc quy khô:    < 1.2% hoặc 1.5%
• Hàm lượng các bon cố định:      > 86% hoặc 85%
• Hàm lượng lưu huỳnh quy khô: < 0.65%
• Hàm lượng phốt pho quy khô:   < 0.04%
• M10                                            < 7% hoặc 9%
• M40                                            > 82% hoặc 84%
• CRI                                             < 30%
• CSR                                            > 60%
